傾斜往復爐排有兩種 , 一種是較普遍的一般傾斜往復爐排 , 另一種是近幾年發展起來的水冷往復爐排。

一般傾斜式往復爐排主要由固定爐排片、活動爐排片、傳動機構和往復機構等部分組成 。

爐排整個燃燒面由各占半數的固定爐排片和活動爐片組 成 , 兩者間隔疊壓成階梯狀 , 傾斜 15 。 ~20 。角。固定爐排片裝 嵌在固定爐排梁上 , 固定爐排梁再固定在傾斜的槽鋼支架上。 活動爐排片裝嵌在活動爐排梁上 , 活動爐排梁擱置在由固定 爐排梁兩端支出的滾輪上。所有活動爐排梁的兩側下端用連 桿連成一個整體。

當電動機啟動后 , 經傳動機構帶動偏心輪通過活動桿、連 桿推拉軸、連桿 , 從而使活動爐排片在固定爐排片上往復運 行。往復行程一般為 30~70mm, 煤隨之向下后方推移。電動機由時間繼電器控制 , 根據鍋爐不同負荷及煤種的要求調節 開停時間。

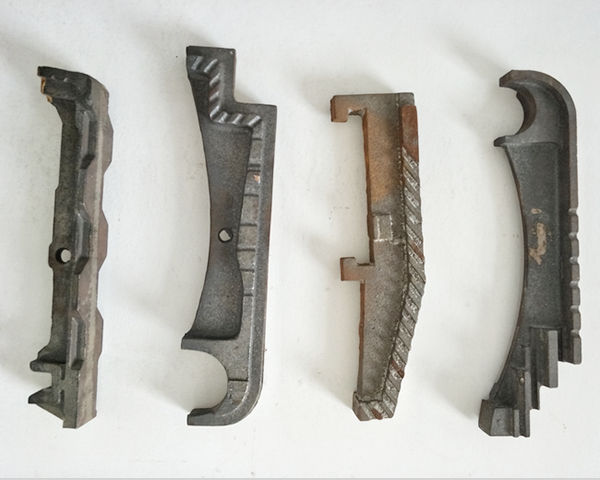

水冷往復爐排主要由蝶形鑄鐵爐排片、水管擱架、傳動 機構和往復機構等部件組成 , 蝶形鑄鐵爐排片和水管擱架的 型式如圖 3-24 所示。

水管擱架由一排直管兩頭焊在集箱上 , 前后集箱分別用 聯通管和汽包聯通 , 并構成循環回路。蝶形鑄鐵爐排片嵌在 水管擱架的管子之間 , 爐排和管子接觸面涂以水玻璃調合的 金屬粉 , 并用模塊模緊 , 鍋水在管子中流動 , 使蝶形鑄鐵爐 排片得到冷卻。

傾斜往復爐排后邊 , 有的設置燃盡爐排 ( 又稱余燃爐 排)?；以诖藸t排上基本燃盡其中的可燃物 , 然后將爐排翻 轉 , 倒出全部灰渣。由于燃盡爐排漏風嚴重 , 調風又復雜 , 所 以多改用水封灰坑 , 進行定期或連續排渣。

傾斜往復爐排在使用揮發分多、著火快的煤種時 , 容易 在煤斗出口處燃燒 , 并從煤斗往外冒煙。為了消除這一缺陷 , 可在煤閘板處通人二次風 , 將火焰吹向爐膛。但比較徹底的 解決辦法 , 是改進煤斗下面的給煤裝置 , 使煤離開煤斗后再 經過推飼板 , 送入爐膛較深位置后再燃燒。
